302025-08excutemode觸發定位動作時90 PN無響應？
excutemode觸發定位動作時90 PN無響應？將ModePos模式切換與ExecuteMode動作觸發不要在同一個PLC掃描周期內進行，ModPos切換到新模式后建議延遲10ms以上再觸發ExecuteMode命令。并且動作觸發Exe...
-
302025-08
如何激活軟件限位開關？
如何激活軟件限位開關？? 將FB284功能塊的輸入管腳ConfigEPos.%X2(POS_STW2.1４ )置1，激活V90 PN的軟件限位功能。? 在V90 PN中設置p2580(負向軟限位位置)、p2581(正向軟限位位置) 。
-
302025-08
運行命令給出后軸不運行？
運行命令給出后軸不運行？首先，檢查輸入信號CancelTransing，IntermediateStop是否設置為 "1", 除了點動之外的所有運行模式均有效，在運行EPOS時必須將其設置為 "1，設置說明如下...
-
302025-08硬件限位開關怎么接，怎樣激活硬件限位功能？

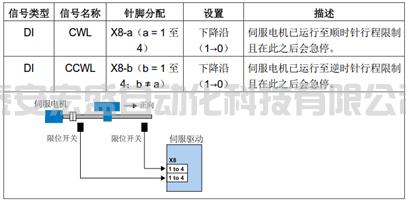

硬件限位開關怎么接？? 如果使用了硬件限位開關，需要將FB284功能塊的輸入管腳ConfigEPos.%X3(POS_STW2.15 )置1，激活V90 PN的硬件限位功能。? 正、負向的硬件限位開關可連接到V90 PN驅動器的定義為CWL...
-
302025-08
SINA_POS怎樣實現主動回零(帶增量編碼器V90，使用參考擋塊+編碼器零脈沖方式回零時)，參考擋塊回零開關接到哪里，怎樣配置？
帶增量編碼器V90，使用參考擋塊+編碼器零脈沖方式回零時，參考擋塊回零開關接到哪里，怎樣配置？回零開關連接到一個PLC的數字量輸入點，PLC內編程將其狀態關聯到FB284功能塊ConfigEPos輸入引腳的bit6。（1）將V90參數P29...
-
292025-08FB284速度設定及實際轉速轉化問題
FB284速度設定及實際轉速轉化問題1.問題：? EPOS轉速如何設定？? FB284速度轉化如何實現？2.回答（例子）：V90中EPOS的配置：當前速度1000（*1000LU/min）（按照齒輪比1:1）那么設定速度為：1000*100...
-
082025-08S7-200 SMART 實時時鐘例程
例程1.READ_RTC/SET_RTC例程實時時鐘的讀取與設置，可參考下面的例程（軟件版本：STEP 7-Micro/WIN SMART V2.3） READ_RTC/SET_RTC例程例程2.Clock_Integer 指令庫例程要使用...
-
062025-08S7-1200對V90 PN進行位置控制的三種方法
S7-1200系列PLC通過PROFINET與V90 PN伺服驅動器搭配進行位置控制，實現的方法主要有以下三種：? 方法一、在PLC中組態位置軸工藝對象，V90使用標準報文3，通過MC_Power、MC_MoveAbsolute等PLC O...
-
062025-08S7-1200通過 Modbus RTU通信實現V90內部位置控制的MDI功能
V90 PTI 固件版本 1.05 以上開始，伺服驅動器提供了 Modbus RTU 通信功能。PLC可以通過Modbus的FC3及 FC6功能代碼讀取或?qū)懭胨欧?qū)動的寄存器，S7-1200可通過標準的Modbus功能塊完成發送伺服驅動器的...
-
172025-07V90通過工藝對象在1200上的使用 _
配置CU參數打開V-Assistant,新建工程選擇驅動選擇電機型號選擇控制模式V90伺服定位控制方式分為兩種，一種是通過工藝對象，另外一種是通過EPOS標準塊:a.如果選用工藝對象控制伺服電機，控制模式選用速度控制。報文選用標準報文3.b...
